En las instalaciones petroleras de Maturín y la Faja del Orinoco, los sistemas de puesta a tierra son la primera línea de defensa contra accidentes eléctricos fatales y daños a equipos costosos. Un sistema de tierra en malas condiciones no avisa: funciona silenciosamente hasta que ocurre una falla a tierra y alguien resulta electrocutado, o un cortocircuito destruye un tablero de 100,000 dólares. Con la reactivación de las operaciones de PDVSA y las empresas mixtas en 2026, muchas instalaciones necesitan verificar el estado de sus sistemas de tierra después de años de bajo mantenimiento. Este artículo le explica qué es la puesta a tierra, qué normas aplican en Venezuela, cómo se inspecciona y cuándo su planta necesita una evaluación profesional.

¿Qué es un sistema de puesta a tierra? Es un conjunto de conductores, electrodos (varillas) y conexiones que conectan eléctricamente las partes metálicas de una instalación con el suelo, garantizando que cualquier corriente de falla tenga un camino seguro hacia tierra. Su función es proteger a las personas contra descargas eléctricas y proteger a los equipos contra sobretensiones.

¿Por qué importa la puesta a tierra en la industria petrolera?

En la industria petrolera venezolana, la puesta a tierra tiene tres funciones críticas:

  • Protección de personas: Si un cable con tensión toca la carcaza de un motor, el sistema de tierra desvía la corriente de falla antes de que una persona la toque. Sin un sistema de tierra efectivo, esa carcaza se convierte en una trampa mortal.
  • Protección de equipos: Las sobretensiones por rayos, maniobras o fallas se desvían a tierra a través de los pararrayos y supresores. Sin un sistema de tierra de baja resistencia, la sobretensión busca otros caminos y destruye los equipos electrónicos.
  • Prevención de explosiones: En zonas clasificadas (áreas con presencia de gases inflamables), una descarga electrostática puede causar una explosión. El sistema de tierra elimina las cargas estáticas que se acumulan en tanques, tuberías y estructuras metálicas.
💡 El consejo de la experiencia: En las instalaciones de la Faja del Orinoco, la acumulación de carga estática en tanques de almacenamiento de crudo es un riesgo real. Los crudos pesados con alto contenido de azufre generan cargas estáticas durante el bombeo y el llenado. Si el sistema de tierra del tanque no funciona, una chispa estática puede causar un incendio o una explosión.

Componentes de un sistema de puesta a tierra

Un sistema de puesta a tierra industrial completo incluye los siguientes componentes:

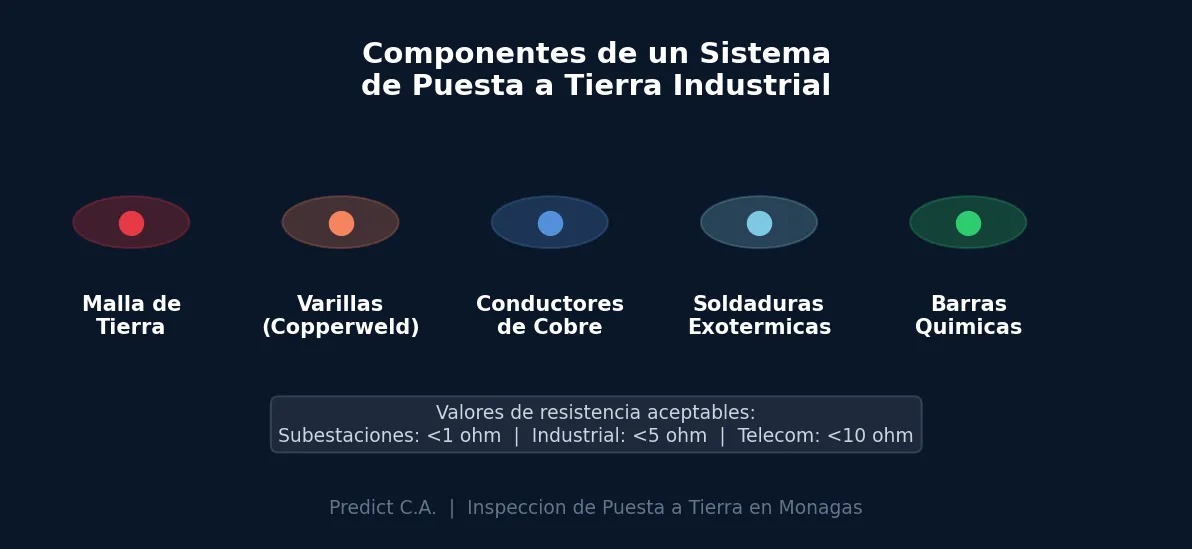

Componentes de un sistema de puesta a tierra industrial
Un sistema de tierra completo incluye malla, varillas, conductores y soldaduras exotérmicas
  • Malla de puesta a tierra: Una red de conductores enterrados que cubre el área de la instalación. Proporciona una superficie equipotencial que iguala los voltajes en toda el área.
  • Varillas (electrodos): Barras de cobre o acero recubierto de cobre hincadas en el suelo que hacen contacto eléctrico con la tierra. Son el punto de conexión entre el sistema y el suelo.
  • Conductores de bajante: Cables que conectan las estructuras aéreas, pararrayos y equipos con la malla de tierra.
  • Conductores de equipotencialización: Cables que conectan todas las partes metálicas de la instalación (carcazas de motores, tuberías, estructuras) al sistema de tierra.
  • Soldaduras exotérmicas: Conexiones permanentes entre conductores y varillas que no se aflojan ni se corroen con el tiempo. Son preferibles a las conexiones mecánicas por su mayor durabilidad.

Normativa aplicable en Venezuela

En Venezuela, los sistemas de puesta a tierra deben cumplir con las normas COVENIN y las normas internacionales IEEE. Las principales son:

Norma Alcance
COVENIN 2613 Guía para la medición de resistencia de puesta a tierra
COVENIN 3151 Sistemas de puesta a tierra en instalaciones eléctricas
IEEE 80 Guía para la seguridad en puesta a tierra de subestaciones
IEEE 142 (Green Book) Prácticas recomendadas para puesta a tierra de sistemas industriales
NEC (NFPA 70) Código eléctrico nacional (Artículo 250)

Para instalaciones petroleras, las normas API y la NFPA 77 (prácticas recomendadas para electricidad estática) añaden requisitos específicos sobre la prevención de cargas estáticas en el manejo de hidrocarburos.

Métodos de prueba y medición

Medición de resistencia de puesta a tierra con telurómetro

El telurómetro es el instrumento principal para medir la resistencia del sistema de tierra. Aplica el método de la caída de potencial: se inyecta una corriente entre el electrodo bajo prueba y una varilla de corriente alejada, y se mide la tensión entre el electrodo y una varilla de potencial intermedia. La resistencia es la relación entre la tensión y la corriente medidas.

Medición de resistencia de puesta a tierra con telurómetro en instalación petrolera
El telurómetro verifica que el sistema de tierra cumpla con la normativa

Prueba de continuidad

La prueba de continuidad verifica que todas las partes metálicas de la instalación están efectivamente conectadas al sistema de tierra. Se mide la resistencia entre cada carcaza, tubería o estructura y el punto de referencia de tierra. Un valor inferior a 1 ohmio indica una conexión continua y confiable.

Medición de resistividad del suelo

La resistividad del suelo determina qué tan fácilmente la corriente fluye hacia la tierra. Se mide con el método de Wenner (4 puntas) y sus resultados son fundamentales para el diseño de nuevos sistemas de tierra. En la zona de Monagas, los suelos arcillosos tienen resistividades bajas (favorables), mientras que los suelos arenosos de la Faja tienen resistividades más altas (desfavorables).

Valores aceptables de resistencia

Los valores máximos de resistencia de puesta a tierra dependen del tipo de instalación:

  • Subestaciones de alta tensión: Menor a 1 ohmio (IEEE 80)
  • Instalaciones industriales: Menor a 5 ohmios (COVENIN 3151)
  • Equipos electrónicos sensibles: Menor a 1 ohmio (IEEE 142)
  • Protección contra rayos: Menor a 10 ohmios (NFPA 780)
  • Tanques de almacenamiento: Menor a 10 ohmios (API 2003)

Estos valores son máximos: entre más baja la resistencia, mejor funciona el sistema de protección.

Problemas comunes en Venezuela

Las condiciones específicas de Venezuela generan problemas frecuentes en los sistemas de puesta a tierra:

  • Corrosión de varillas y conexiones: La alta humedad y la salinidad del oriente venezolano corroen las varillas de acero y las conexiones mecánicas. Las soldaduras exotérmicas resisten mejor la corrosión.
  • Robo de conductores de cobre: Desafortunadamente, el cobre es un material robado con frecuencia. Cuando roban los conductores de tierra, el sistema queda desconectado sin que nadie lo note hasta que ocurre un accidente.
  • Suelos secos: En la época seca, la resistividad del suelo aumenta y la resistencia del sistema de tierra sube. Lo que midió 3 ohmios en época de lluvia puede medir 15 ohmios en época seca.
  • Instalaciones antiguas sin malla: Muchas instalaciones antiguas de PDVSA tienen sistemas de tierra que consisten en una sola varilla por equipo, sin malla equipotencial. Esto no cumple con las normas actuales y no proporciona protección adecuada.
💡 El consejo de la experiencia: Si su instalación tiene conductores de tierra de cobre, marque claramente los tramos visibles y haga inspecciones visuales periódicas. El robo de conductores es una realidad en Venezuela, y un sistema de tierra sin conductores es tan peligroso como no tener sistema de tierra. Considere usar conductores de copperweld (acero recubierto de cobre) que tienen menor valor de robo.

La puesta a tierra y el mantenimiento predictivo

La inspección del sistema de tierra debe integrarse con el programa de mantenimiento predictivo de la planta. La medición periódica de resistencia con telurómetro y la prueba de continuidad son tan importantes como el análisis de vibraciones o la termografía para la seguridad general de la instalación. Una planta con excelente monitoreo de equipos rotativos pero con un sistema de tierra deficiente tiene un punto ciego peligroso.

Preguntas Frecuentes

¿Con qué frecuencia se debe medir la resistencia de puesta a tierra?

La recomendación es medir al menos una vez al año, preferiblemente en la época seca cuando la resistencia es máxima. En instalaciones críticas como subestaciones y plantas de proceso, se recomienda medir cada 6 meses.

¿Qué pasa si la resistencia de tierra es mayor que el valor permitido?

El sistema no cumple con la normativa y no proporciona la protección esperada. Se deben tomar acciones correctivas: agregar más varillas, mejorar las conexiones, tratar el suelo con sales o instalar una malla más extensa. Mientras tanto, se deben implementar medidas de seguridad adicionales.

¿Se puede medir la resistencia de tierra sin telurómetro?

Existen métodos simplificados (como el método del puente), pero el telurómetro es el instrumento apropiado para mediciones precisas y reconocidas por las normas. Las mediciones con multímetro no son confiables para evaluar la resistencia de un sistema de tierra.

¿Qué es la tensión de paso y tensión de toque?

Son los voltajes que una persona puede experimentar al caminar o tocar algo durante una falla a tierra. La tensión de paso es la diferencia de potencial entre los pies separados 1 metro. La tensión de toque es entre la mano y los pies. Ambas deben mantenerse por debajo de los límites seguros definidos en IEEE 80 para evitar electrocución.

¿Predict C.A. realiza inspección de sistemas de puesta a tierra?
