El análisis de vibraciones no miente. Donde el ojo ve una bomba funcionando y el oído escucha un ruido "normal", el acelerómetro conectado a un analizador de espectro ve el deterioro real: el pico a 1X característico a desbalanceo, las frecuencias de defecto que anuncian la falla prematura de un rodamiento, el ruido de banda ancha que anticipa una cavitacion activa.
En plantas petroleras de Venezuela – donde los equipos llevan años operando bajo condiciones extremas, con mantenimiento irregular y repuestos difíciles de conseguir – estas fallas no son teóricas. Son cotidianas. Y el costo en detectarlas tarde se mide en cientos de miles de dólares por parada no programada.
¿Cuáles son los fallos detectados por análisis de vibraciones?
El análisis vibracional identifica fallas mecánicas en equipos rotativos monitoreando las frecuencias características de cada tipo de defecto. Los 7 más comunes en la industria petrolera son: desbalanceo, desalineación, falla en rodamientos, cavitación, soltura mecánica, resonancia estructural y fallas en engranajes. Todos tienen una firma espectral específica que permite su diagnóstico temprano.

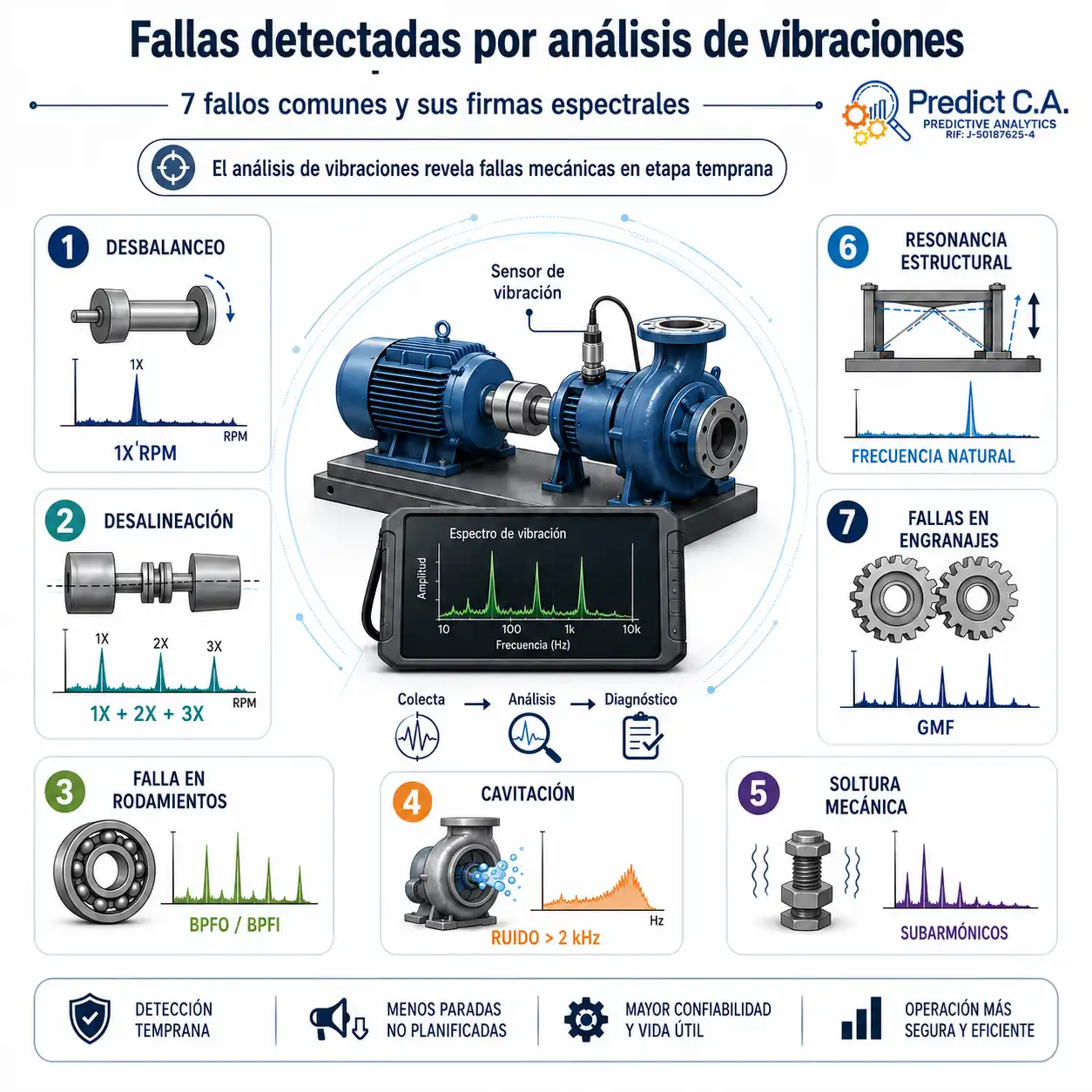

Los 7 Fallos Más Comunes Y Sus Firmas Espectrales
1. Desbalanceo De Rotor
- Síntoma espectral: Pico dominante a 1x RPM (frecuencia a la velocidad de giro) en dirección radial (horizontal y vertical). La fase es estable a 0 o 180 grados.
- Causas en campo: Corrosión y desgaste asimétrico del impulsor, incrustaciones de material de proceso en aspas, golpes o deformaciones. En Monagas es frecuente en bombas de crudo con impurezas que se adhieren al rotor.
- Consecuencia sin corrección: Destrucción acelerada de rodamientos, fatiga de estructuras y sellos mecánicos dañados. En turbomaquinaria, puede llegar al contacto rotor-estator (rub).
- Solución: Balanceo dinámico en sitio con instrumentación especializada para análisis de vibraciones, sin desmontar el equipo.
2. Desalineación De Ejes
- Síntoma espectral: Pico a 1x con armónicos a 2x y 3x RPM. La desalineación angular genera vibración axial elevada, la radial, vibración radial con 2x dominante.
- Causas en campo: Expansión térmica no compensada en arranques rápidos, fundaciones agrietadas, corrección anterior mal ejecutada. El "soft foot" (pata coja) crea una desalineación inducida permanente.
- Consecuencia sin corrección: La desalineación es la causa número uno de falla prematura en sellos mecánicos. Un sello que debería durar 2 años puede fallar en 3 meses con desalineación severa.
- Solución: emplear equipos con alineador láser de precisión para corregir la pata coja (soft foot) y verificación de la fundación.
3. Falla Incipiente En Rodamientos De Rodillos/Bolas
- Síntoma espectral: Frecuencias características de defecto en pista interna (BPFI), pista externa (BPFO), elemento rodante (BSF) y jaula (FTF). En etapas tempranas aparecen en alta frecuencia (5-20 kHz); el espectro convencional aún se ve "limpio".
- Causas en campo: Lubricación insuficiente o contaminada, carga excesiva por desalineación o desbalanceo previo, instalación incorrecta (golpes de martillo que crean brinelling).
💡 El consejo de la experiencia: Cuando el pico BPFO aparece en el espectro convencional con armónicos, el rodamiento ya consumió entre el 40-60% de su vida restante. La detección temprana requiere análisis de envolvente (demodulación) en alta frecuencia. Ese es el diferenciador entre un analista nivel I y uno nivel II certificado.
- Solución: Reemplazo planificado antes del colapso. El análisis de tendencia indica con semanas de anticipación el momento óptimo de intervención.
4. Cavitación
- Síntoma espectral: Ruido de banda ancha en alta frecuencia (>2 kHz), sin picos claramente definidos. El nivel de vibración global aumenta pero no hay armónicos de giro dominantes.
- Causas en campo: NPSH disponible insuficiente (cabezal de succión), válvula de succión parcialmente cerrada, fluido con temperatura cercana al punto de ebullición o presión de proceso baja.
- Consecuencia sin corrección: Las microexplosiones de burbujas erosionan el impulsor con una energía brutal. Un impulsor puede quedar completamente destruido en semanas de cavitación severa continua.
- Solución: Diagnóstico de proceso (NPSH, curva de la bomba vs. sistema), no mecánico. Ajuste de condiciones operativas. El análisis vibracional confirma presencia; la solución es ingeniería.
5. Soltura Mecánica (Looseness)
- Síntoma espectral: Sub-armónicos (1/2x, 1/4x RPM) y armónicos múltiples de la frecuencia de giro. La forma de onda en el dominio del tiempo muestra impactos periódicos.
- Causas en campo: Pernos de anclaje flojos o corroídos, ajuste incorrecto entre rodamiento y alojamiento (fit deficiente), chumacera con juego excesivo.
- Consecuencia sin corrección: La soltura amplifica cualquier otra falla existente. Una vibración que con todo bien apretado sería nivel "satisfactorio" puede escalar a nivel "alerta" solo por un perno flojo.
- Solución: Verificación sistemática de torques, inspección de alojamientos y ajustes. Bajo costo, alto impacto.
6. Resonancia Estructural
- Síntoma espectral: Vibración muy alta a una frecuencia específica, coincidente con la frecuencia natural de la estructura o sistema de tuberías. No desaparece al corregir desbalanceo o desalineación.
- Causas en campo: Soportes de sistema de tuberías mal diseñados o dañados, estructuras modificadas sin análisis modal, velocidad de operación cercana a la frecuencia crítica del rotor.
- Consecuencia sin corrección: Fatiga de material en brida de sistema de tuberías, fractura de soldaduras, ruptura de conexiones. En plantas con líneas de alta presión, esto tiene implicaciones de seguridad críticas.
- Solución: Análisis modal experimental para identificar frecuencias naturales. Modificación de masa o rigidez (soportes adicionales, cambio de velocidad operativa).
7. Fallas En Engranajes Y Acoplamientos
- Síntoma espectral: Frecuencia de paso de dientes (GMF = N dientes x RPM) con bandas laterales espaciadas a 1x RPM. En acoplamientos dentados dañados, aparece a 1x y 2x con vibración axial elevada.
- Causas en campo: Lubricación insuficiente del acoplamiento, desalineación residual, desgaste por fatiga de contacto en flancos de dientes (pitting).
- Consecuencia sin corrección: Un engranaje en falla avanzada puede fracturarse un diente y destruir completamente la caja reductora en segundos.
La Tabla De Decisión: Qué Hacer Con Cada Falla
| Falla Detectada | Urgencia | Acción Inmediata | Plazo sin Intervención |
|---|---|---|---|
| Desbalanceo leve | Media | Programar balanceo | 2-6 meses |
| Desalineación severa | Alta | Priorizar en próxima ventana | 1-3 meses |
| BPFO en rodamiento | Alta | Planificar reemplazo | 2-6 semanas |
| Cavitación activa | Inmediata | Corregir condición de proceso | Días a semanas |
| Soltura mecánica | Media | Apretar y verificar | Variable |
| Resonancia | Media | Análisis modal + refuerzo | Meses |
| Falla en engranaje | Muy alta | Monitoreo intensivo diario | Días a semanas |
Para Llevar En Tu Operación
- Establece líneas base de vibración en tus equipos críticos cuando están nuevos o recién mantenidos: esa firma "saludable" es tu referencia para detectar desviaciones temprano.
- No todas las vibraciones altas son iguales: un nivel alto a 1x no se trata igual que un nivel alto a BPFO. Necesitas un analista certificado para interpretar el espectro, no solo leer el número global.
- La tendencia vale más que el valor puntual: una vibración que dobla en 30 días es más urgente que una vibración alta pero estable hace 6 meses.
En Predict C.A., con sede en Maturín, ofrecemos soluciones técnicas confiables en alineación láser y diagnóstico de vibraciones enfocadas en entregarte resultados precisos y reducir fallas. Trabajamos con total transparencia: no buscamos vender marcas específicas, sino entregar confiabilidad operacional. Para ejecutar nuestras rutas, seleccionamos y adaptamos la tecnología a cada caso, combinando equipos propios, rentados y de aliados estratégicos de acuerdo al alcance, las necesidades y las limitaciones técnicas de tu proyecto.
Con pasos firmes y un compromiso de crecimiento progresivo basado en la calidad, interpretamos el espectro y te decimos exactamente qué falla tienes, con qué urgencia actuar y cuánto tiempo estimas antes del colapso.
No esperes a que el equipo te avise con una parada. Escucha lo que los datos ya te están diciendo.
